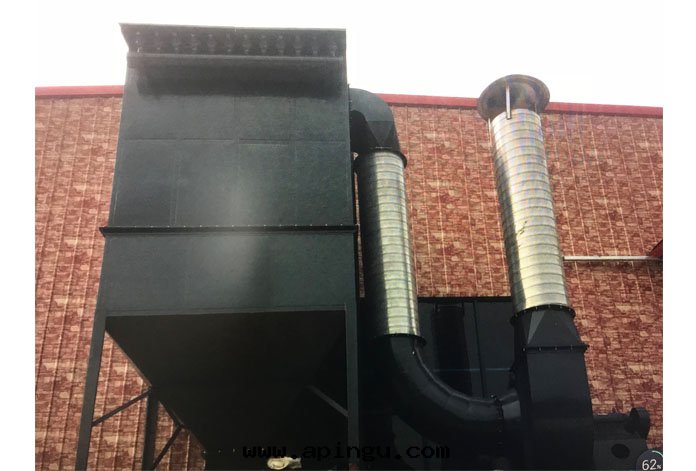

袋式除塵器結構图：

袋式除塵器結構主要由上部箱體、中部箱體、下部箱體（灰斗）、清灰系統和排灰機構等部分組成。

袋式除塵器性能的好壞，除了正确選擇濾袋材料外，清灰系統对袋式除塵器起着決定性的作用。为此，清灰方法是区分袋式除塵器的特性之一，也是袋式除塵器運行中重要的一环。


1、按濾袋的形狀分为：扁形袋（梯形及平闆形）和圆形袋（圆筒形）。

2、按進出风方式分为：下進风上出风及上進风下出风和直流式（只限于闆狀扁袋）。

3、按袋的过濾方式分为：外濾式及内濾式。

濾料用纖維，有棉纖維、毛纖維、合成纖維以及玻璃纖維等，不同纖維織成的濾料具有不同性能。常用的濾料有208或901滌綸絨布，使用温度一般不超过120℃，经过矽硐树脂處理的玻璃纖維濾袋，使用温度一般不超过250℃，棉毛織物一般适用于沒有腐蝕性；温度在80-90℃以下含塵气體。

⑴除塵效率高，一般在99%以上，除塵器出口气體含塵濃度在數十mg/m3之内，对亞微米粒徑的细塵有較高的分級效率。

⑵處理风量的範圍廣，小的僅1min數m3，大的可达1min數万m3，用于工業爐窯的煙气除塵，減少大气污染物的排放。

⑶結構簡單，維護操作方便。

⑷在保证同樣高除塵效率的前提下，造價低于電除塵器。

⑸采用玻璃纖維、聚四氟乙烯、P84等耐高温濾料时，可在200℃以上的高温条件下運行。

⑹对粉塵的特性不敏感，不受粉塵及電阻的影響。


我國袋式除塵器應用技術的水平有很大提高，袋式除塵器在我國各行業已经得到廣泛的應用。在鋼铁、有色冶金、建材、化工行業的爐窯煙气淨化中，遇到的各種複雜环境和不利因素，都被一一克服，袋式除塵技術的應用領域不斷擴大。

我國高爐煤气袋濾淨化在世界上率先實現全干法工藝，且在大型高爐普遍推廣應用，淨煤气含塵量低于10mg/Nm3，無論就應用的數量，還是技術成熟方面，都處于世界領先地位。

长期以来新型干法水泥窯头、窯尾煙气除塵普遍采用電除塵器，近幾年新建的新型干法水泥窯則全部采用袋式除塵器，这两年僅5000～12000t/d 規模的水泥窯就有數百条，工藝線全部采用袋式除塵器，煙塵排放濃度一般低于20mg/m3，甚至在10mg/m3以下。袋式除塵技術在燃煤電廠鍋爐煙气除塵應用越来越多，濾袋平均使用壽命3 年左右，也有的超过4 年，最长达到分别达到90 个月和73 个月。用于300MW 機組的袋式除塵器已很普遍，与2X660MW 機組配套的脫硫、脫硝除塵一體化的袋式除塵機組将要投入運行。

内容選自産業研究报告网發布的《2013-2018年中國工業除塵器行業全景調研及投資戰略咨詢报告》

2011 年我國袋式除塵技術的發展體現在主機、濾料、自動控制的質量和技術水平普遍提高，耐高温、耐腐蝕特種纖維和濾料的研究、开發、生産等方面取得突破，高端纖維的國産化带動國産高端濾料的發展。PTFE纖維、PPS纖維、聚酰亞胺纖維和芳綸纖維的國産化，使原来進口濾料占據主要市场的垃圾焚燒尾气淨化、燃煤電廠鍋爐、水泥窯尾、窯头、鋼铁等行業的袋式除塵器使用國産濾料比例越来越高，高端濾料的國産化率顯著提高。上海淩桥等廠家的PTFE纖維、四川得陽新材、江蘇瑞泰的PPS纖維、煙台泰和新材和上海聖歐等公司生産的芳綸1313 纖維都已大批量生産，生産能力已完全能滿足國内市场需求，有些纖維産品的質量已达到國際品牌的水平。上海尚泰环保配件有限公司自行研發具有自主知識産權的STF系列滑動閥片式脈沖閥，在實際工況中應用取得很好使用效果，已批量生産，並参与國際市场的競争。聚酰亞胺（P84）纖維的國産化也取得一定的進展，2011 年已小量試産和工業化試用。自主开發的玄武岩和玻纖改性纖維都取得較大發展。袋式除塵器对于煙气的高温、高湿、高濃度以及微细粉塵、吸湿性粉塵、磨啄性粉塵、易燃易爆粉塵有了更強的适應性，在加強清灰、提高效率、降低消耗、減少故障、方便維修方面达到了更高的水平。袋式除塵技術开發和創新具體表現在以下幾个方面：

（1）袋式除塵器设備結構大型化（如處理煙气量200 万m3/h 以上），适應大型燃煤鍋爐機組和鋼铁、水泥爐窯的煙气淨化。

（2）低阻、高效袋式除塵器結構的創新，适應國家节能減排的需要。

（3）以強力清灰为特征的脈沖技術升級，滿足长濾袋（7~8 米以上）清灰要求。

（4）开發出气流分布技術和計算機數字模拟技術，滿足大型袋式除塵器合理气流分布，延长濾袋使用壽命的要求。

（5）特殊濾料中PPS、PTFE、#聚酰亞胺和芳綸國産纖維的开發，滿足電廠、鋼廠、水泥廠和垃圾焚燒煙气淨化的複雜工況对濾料的要求。

（6）脫酸加除塵的複合式袋式除塵器的研發和應用，滿足干法脫酸除塵工藝的需求。

（7）脈沖閥性能和質量的技術升級，适應袋式除塵器高強度清灰和穩定運行的要求。

（8）PLC、DCS 控制技術升級和模块化産品，可分别滿足大型和中、小型除塵系統的控制要求。
