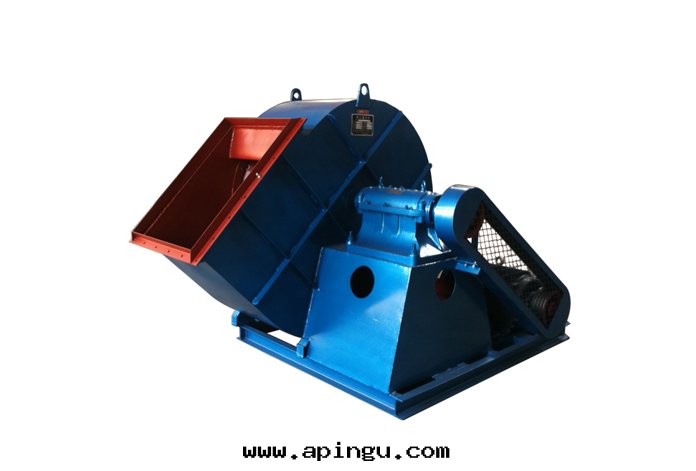

G4-73与Y4-73型鍋爐通、引风機适用于火力發電廠中2~670T/h蒸气鍋爐的通、引风機系統。在無其它特殊要求时，G4-73亦可用于礦井通风及一般通风。
　　通风機輸送的介質为空气，最高温度不得超过80℃；引风機輸送的介質为煙气，温度不得超过250℃。通风機与引风機制成單吸入、各有№8~28共12个機号。
　　在引风機前，必須加裝除塵裝置，以盡可能減少進入风機中煙气的含塵量。根據一般電廠使用怪不情況，除塵效率不得低于85％。风機傳動方式为D式，均采用彈性聯軸器傳動。
　　风機主要由葉輪、機殼、進风口、調节門及傳動部分組成。
　　葉輪：由12片後傾機翼斜切的葉片焊接于弧锥形的前盤与平闆形的後盤中間。同一号的通、引风機葉輪結構相同。
　　機殼：機殼是用普通鋼闆焊接而成的蝸形體。單吸入风機的機殼作成三種不同形式：№8~12機殼作成整體結構，不能拆开。№14~16機殼作成两开式。№18~28機殼作成三开式。对引风機、蝸形闆作了适當加厚以防磨。
　　進风口：收斂、流線型的進风口制成整體結構，用螺栓固定在风機入口側。
　　調节門：用以調节风機流量的裝置，軸向裝在進风口前面。調节範圍由0°(全开)到90°(全閉)。











G4-73鍋爐離心通风機性能参數

機号 NO	轉速 r/min	流量 m3/h	全壓 Pa	電機功率 kW
8D	1450	16156-30993	1400-2104	18.5
9D	1450	23003-44128	1775-2668	30-37
	960	15229-29216	775-1163	11
10D	1450	31554-60533	2194-3301	55
	960	20891-40077	958-1437	15-18.5
	730	15886-30475	553-829	7.5
11D	1450	41999-80570	2659-4003	75-90
	960	27806-43343	1160-1741	22-30
	730	21144-40562	669-1004	11
12D	1450	54526-104600	3171-4777	132-160
	960	36100-69253	1381-2075	37-45
	730	27451-52661	797-1196	15-18.5
14D	1450	86586-166100	4333-6541	280-315
	960	57326-109970	1883-2831	75-90
	730	43591-83624	1086-1630	37-45
16D	960	85571-164150	2465-3709	185
	730	65069-124820	1420-2133	75
	580	51699-99178	894-1343	45
18D	960	121830-233730	3126-4710	280-315
	730	902648-177730	1800-2705	132
	580	73610-141210	1133-1702	75
20D	960	167130-320610	3870-5837	450-560
	730	127080-243800	2225-3347	210-245
	580	100970-193700	1400-2104	110-132








Y4-73鍋爐離心引风性能参數

機号 NO	轉速 r/min	流量 m3/h	全壓 Pa	電機功率 kW
8D	1450	16156-30993	868-1303	11-15
9D	1450	23003-44128	110-1651	22-30
	960	15229-29216	481-721	7.5
10D	1450	31554-60533	1359-2041	37-45
	960	20891-40077	594-891	11
	730	15886-30475	343-515	5.5
11D	1450	41999-80570	1646-2474	55-75
	960	27806-43343	719-1079	18.5
	730	21144-40562	415-623	7.5-11
12D	1450	54526-104600	1961-2949	90-110
	960	36100-69253	856-1285	30
	730	27451-52661	495-742	11-15
14D	1450	86586-166100	2676-4029	185-220
	960	57326-109970	1167-1752	55-75
	730	43591-83624	674-1010	22-30
16D	960	85571-164150	1526-2293	110-132
	730	65069-124820	880-1321	45-55
	580	51699-99178	555-833	45
18D	960	121830-233730	1934-2908	200-220
	730	902648-177730	1115-1674	90-110
	580	73610-141210	703-1055	45-55
20D	960	167130-320610	2392-3598	355
	730	127080-243800	1378-2070	132-160
	580	100970-193700	868-1303	75-90
